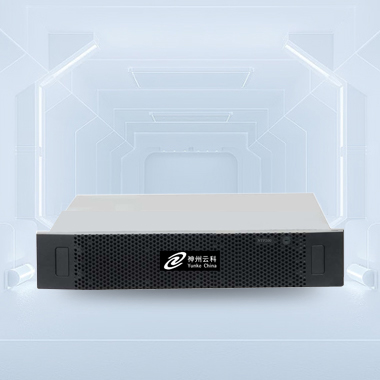

leyu.樂魚 NCS5000系列第二代存儲產品
leyu.樂魚推出的NCS5000系列，專為數據時代而設計的現代化存儲一體機。這一顛覆性的新平臺可以充分挖掘數據的價值，而不管其結構或位置如何，從而幫助您在不中斷當前運營的情況下對 IT 進行調整和轉型。
leyu.樂魚推出的NCS5000系列，專為數據時代而設計的現代化存儲一體機。這一顛覆性的新平臺可以充分挖掘數據的價值，而不管其結構或位置如何，從而幫助您在不中斷當前運營的情況下對 IT 進行調整和轉型。
開創性的NCS5000系列可利用基于容器的體系結構、先進的存儲技術和智能自動化功能，將運 營簡易性和敏捷性提高到新的水平，從而充分挖掘數據的價值。NCS5000系列基于橫向擴展體系結構和硬件加速的高級數據減少功能，旨在提高資源利用率和性能，以滿足應用程序和系統的增長需求。NCS5000系列為組織提供了針對數據塊、文件和VVol 數據的企業級統一存儲平臺的所有好處，同時利用一體機群集的智 能縱向和橫向擴展功能實現靈活增長。
NCS5000配備英特爾? 至強? 可擴展處理器以及靈活的全 NVMe 設計（采用雙端口英特爾? 傲騰? SSD 和 NVMe-over-fabric 網絡（FC和TCP）），可為任何工作負載提供端到端低延遲性能。始終啟用的數據縮減功能、智能自動化、主動資源平衡、預測性分析以及無中斷軟件和硬件升級可持續優化您的存儲環境，令其始終處于最新狀態且易于管理，即使您的需求隨時間推移而發生變化也是如此。
l 以數據為中心
任何工作負載-針對物理、虛擬和基于容器的應用和數據庫采用單一體系結構。專為實現 99.9999% 的可用性而設計。
性能優化-采用端到端 NVMe 設計 ，相比之前陣列，速度最多可提高 7倍，響應時間最多可縮短 3倍。
緩存優化-NCS5000系統采用海量緩存機制，系統最大支持10TB高速緩存。
縱向和橫向擴展-獨立添加容量或處理能力，可由雙控制器擴展至最大8控制器
超高效率不打折-借助始終在線的內聯數據減少，利用英特爾 QuickAssist 技術，采用獨立 硬件加速的顯著性能優勢，通過其始終在線的智能數據縮減功能（包括高級重復數據消除和壓縮）實現能夠達到 5:1 的平均節省比率。
動態彈性引擎-NCS5000系統基于動態彈性引擎數據保護數據安全，提供多重冗余校驗防范多 個驅動器同時出現故障，還可以保障數據安全；數據分布在多個驅動器上，當一個或者多個驅動 器發生故障時，數據被系統自動分布式的重建到RAID Resiliency set (RRS)內所有驅動器保留的 空閑空間，并可重復提供數據安全重建，直至無空余熱備存儲容量。
l 智能
可編程基礎架構-端到端自動化可簡化 IT 和DevOps
自動一體機-內置機器學習可優化資源
主動式運行狀況分析-智能監控可降低風險并預測需求
l 適應性強
靈活的體系結構-基于容器的軟件堆棧支持應用程序移動性
靈活部署-無中斷地實現核心、邊緣和云的現代化
靈活消費-通過按需付費解決方案和就地升級提供豐富選擇、可預測性和投資保護
l 雙向Vmware集成
leyu.樂魚NCS5000界面中提供端到端的VMware可見性，并且能夠直接從vSphere調配虛擬機級別的NCS5000服務資源。無論您喜歡哪種管理方式，這些集成都可幫助您分析和控制NCS5000資源在VMware環境中的使用方式，更大限度地減少工作量和風險，更快地解決問題。其他集成包括VAAI和VASA 支持與 VSI 插件程序、本機數據塊、vVols 和文件數據存儲區、vVols-over-NVMe 網絡和本機 vVols 復制。這些功能使NCS5000非常適合獨立的VMware存儲部署，以及作為HCI解決方案（如YK1000節點）的補充資源。
l 混合云和多云
leyu.樂魚NCS5000的軟件驅動型體系結構支持一系列混合云和多云服務，更具靈活性。從將本 地 vSphere 管理擴展到云的 VMware Cloud Foundation (VCF) 解決 方案，到使用NDP300 Virtual Edition Cloud Tier 或完全托管的云數據 服務環境的超高效加密備份，leyu.樂魚NCS5000 可幫助您利用各個云提供商的優勢， 同時降低總體成本并保持對數據的完全控制。
l 云數據洞察
CloudIQ—基礎架構洞察盡在掌握。通過這款基于云的免費應用程序，您可以從任意位置輕松 監視、分析您的存儲環境并進行故障排除 無需安裝任何軟件，它使用預測性分析立即開始為您的所 有存儲提供全面的健康評分。最好的IT問題是永遠不發生的那種。
l 無縫硬件升級
leyu.樂魚NCS5000的模塊化硬件平臺也經過精心設計，可實現持續的現代化。第一代客戶可以通過簡單的節點/控制器更換將其當前設備的性能升級到第二代的同等型號（或更高型號），保留現有的驅動器、基礎機箱和所有擴展柜。這些就地升級無需停機即可完成，也不會對應用程序造成影響。
l 性能分析
性能分析：支持提供性能分析功能，可對多個服務器、存儲等設備進行統一性能監控，收集磁盤IO、吞吐量、容量、CPU、內存使用率、磁盤延遲、隊列深度、讀寫比等指標，支持windows、Linux系統。
l 存儲雙活
支持存儲層故障發生后，兩個存儲之間自動切換，無需操作系統和數據庫以及人工作任何操作，可兼容存儲網關雙活，不借助任何其它設備，兩個存儲自身也可實現雙活。
每個一體機 | NCS5050T | NCS5120T | NCS5320T | NCS5520T | NCS5920T |
控制器 | 每臺設備包括兩個主動/主動控制器 | ||||
驅動器數量 | 97 | 93 | 93 | 93 | 93 |
每個一體機的NVRAM | 不適用 | 2 | 2 | 4 | 4 |
基礎存儲模塊 | 2U雙節點存儲模塊，帶 25個 2.5 英寸 NVMe驅動器插槽 | ||||
擴展存儲模塊 | 2U存儲模塊，帶二十四 (24) 個 2.5 英寸 Nvme驅動器插槽，每臺設備最多三個。 | ||||
電源 | 每個基礎柜和擴展柜均配置2個冗余電源。 | ||||
數據彈性 | 動態彈性引擎（DRE），可防止多個驅動器發生故障 | ||||
每個一體機的 CPU 數 | 2 個英特爾至強CPU 24 個核心，2.2 GHz | 4 個英特爾至強CPU 40 個核心，2.4 GHz | 4 個英特爾至強CPU 64 個核心，2.1 GHz | 4 個英特爾至強CPU 96 個核心，2.2 GHz | 4 個英特爾至強 CPU 112 個核心，2.2 GHz |
每個一體機的內存 | 192GB | 384GB | 768GB | 1152GB | 2560GB |
NVRAM 驅動器 | 不適用 | 2 | 2 | 4 | 4 |
最大夾層卡數 | 2 | 2 | 2 | 2 | 2 |
最大IO 模塊數 | 4 | 4 | 4 | 4 | 4 |
嵌入式SAS IO 端口數 | 4 個 25 GbE 端口；4 個嵌入式 100 GbE QSFP 端口 | ||||
最大前端端口數 | 24 | 24 | 24 | 24 | 24 |
16/32 Gb FC 端口數 | 16 | 16 | 16 | 16 | 16 |
最大10 Gbase-T/iSCSI 端口數 | 16 | 24 | 24 | 24 | 24 |
最大10/25 GbE/iSCSI 端口數 | 24 | 24 | 24 | 24 | 24 |
最大原始容量 | 4.80 PBe | 4.60 PBe | 4.60 PBe | 4.60 PBe | 4.60 PBe |
19.20 PBe | 18.40 PBe | 18.40 PBe | 18.40 PBe | 18.40 PBe | |
1 - 每個橫向擴展群集最多由 4 臺設備組合而成 | |||||
2 - 每個節點一個夾層卡，已鏡像 3 - 每個節點兩個 IO 模塊，已鏡像。 | |||||
4 - 默認情況下四 (4) 個板載端口 | |||||
5 - 有效容量假設平均數據縮減率為 5:1。最大容量因購買時提供的驅動器大小 而異。每臺設備支持的最大邏輯容量為 8EB。原始值基于驅動器供應商的原始基礎容量。TB 是以 10 為底的十進制 (1000x1000x1000x1000)。 TiB 是以2 為底的二進制 (1024x1024x1024x1024)。 | |||||
每臺設備 | NCS5050T | NCS5120T | NCS5320T | NCS5520T | NCS5920T |
最大啟動程序數 | 1,000 | 2,000 | 2,000 | 2,000 | 2,000 |
最大數據塊卷/克隆數 | 1,000 | 3,000 | 4,000 | 6,000 | 16,000 |
每卷組的最大卷數 | 75 | 75 | 75 | 75 | 75 |
最大卷組數 | 125 | 125 | 125 | 125 | 125 |
最大卷大小 | 256 TB | 256 TB | 256 TB | 256 TB | 256 TB |
最大快照數（數據塊） | 50,000 | 100,000 | 100,000 | 100,000 | 100,000 |
最大用戶文件系統數 | 1500 | 2000 | 2000 | 2000 | 2000 |
最大 NAS 服務器數 | 50 | 50 | 250 | 250 | 250 |
最大文件系統大小 | 256 TB | 256 TB | 256 TB | 256 TB | 256 TB |
最大vVol存儲容器數 | 50 | 50 | 50 | 50 | 50 |
最大 vVol數 | 5700 | 10600 | 11600 | 13600 | 16000 |
協議和軟件功能
支持的協議和功能 | ||
針對SMB協議的訪問枚舉(ABE) | 鎖定管理器(NLM) v1、v2、v3 和 v4 | REST API：使用 HTTP 請求提供管理的開放 API |
地址解析協議 (ARP) | 管理和數據端口 IPv4 或 IPv6 | 面向 Microsoft Hyper-V 的 RSVD v1 (SMB3) |
數據塊協議：iSCSI、Fibre Channel (FCP SCSI-3)、NVMe/FC、 NVMe/TCP | 面向 UNIX 和 SMB 客戶端（Microsoft、 Apple 和 Samba）的 NAS 服務器多協議 | 面向 SMB 協議的簡單主頁目錄訪問 |
DFS 分布式文件系統 (Microsoft) 作為獨立的 根服務器 | 網絡數據管理協議 (NDMP) v1-v4，3 向 | 簡單郵件傳輸協議 (SMTP) |
光纖通道的直接主機連接 | 網絡信息服務 (NIS) 客戶端 | Simple Network ManagementProtocol (SNMP)v2c 和v3陷阱支持 |
帶有請求支持的動態訪問控制 (DAC) | 網絡狀態監視器 (NSM) | 虛擬局域網 (IEEE 802.1q) |
Internet 控制消息協議 (ICMP) | 網絡時間協議 (NTP) 客戶端 | VMware Virtual Volumes (VVols) 2.0 |
Kerberos 身份驗證 | NFS v3/v4 安全支持 | vStorage APIs for Array Integration(VAAI) |
LDAP（輕型目錄訪問協議） | NT LAN 管理器 (NTLM) | vStorage APIs for Storage Awareness(VASA) |
協議和軟件功能
通過各種軟件套件、插件、驅動程序和軟件包來支持多種協議，并提供各種高級功能。
軟件 | |
功能齊全的基本軟件 | 管理軟件: ? NCS Manager ? CloudIQ:基于云的存儲分析 ? Thin Provisioning ? 動態彈性引擎 (DRE) — 單和雙奇偶校驗 ? 數據縮減:零檢測/重復數據消除/壓縮 ? Proactive Assist:配置遠程支持，在線聊天，創建服務請求等 ? 服務質量(數據塊和 vVol) 協議: ?數據塊 ? vVols ? 文件 本地保護: ?本地時間點拷貝(快照和精簡克隆) ?不可變且安全的快照 ?AppSync Basic ?文件級別保留 (FLR) ?Common Event Enabler;AntiVirus Agent (CEPA) 遠程保護: ? 本機異步數據塊復制 ? 本機異步 vVol 復制 ? 本機 Metro 卷同步數據塊復制 ? 本機異步文件復制 ? 本機 NDP300P系列集成 — 直接從 NCS5000管理本地或多云備份 遷移: ? 從NCS4000存儲器 進行本機文件遷移 |
接口協議 | 數據塊： FC、NVMe-FC、iSCSI、NVMe/TCP 和 VMware Virtual Volumes (vVols) 2.0 文件： NFSv3、NFSv4、NFSv4.1；CIFS (SMB 1)、SMB 2、SMB 3.0、SMB 3.02 和 SMB 3.1.1；FTP 和 SFTP |
可選解決方案 | ? AppSync Advanced ? Connectrix SAN ? Data Protection Suite：備份、歸檔和協作軟件 ? RP4VM ? PowerPath Migration Enabler ? PowerPath Multipathing ? NCS Metro Node（數據塊同步 Metro 主動/主動、零 RPO/RTO） ? NCS NDP500 |
注意：有關軟件許可的更多詳情，請與銷售代表聯系 | |
連接
通過夾層卡和 IO 模塊提供連接選項，包括用于文件的 NFS/SMB 連接，以及用于數據塊存儲的 FC 和 iSCSI 主機連接（有關每個節點支持的模塊數量，請參閱上表）。
連接選項 | ||
類型 | 說明 | 詳情 |
夾層卡/IO 模塊 | 兩端口10 Gbase-T 模塊（數據塊） | 兩端口10 GbE IP/iSCSI 模塊。使用 SFP+ 光纖連接或主動/被動 雙軸銅線連接至以太網交換機 |
夾層卡/IO 模塊 | 四端口 10GBASE-T 模塊 (文件與數據塊)） | 四端口 10GBASE-T 以太網 IP/iSCSI 模塊，通過銅線連接至以太網 交換機接至以太網交換機 |
夾層卡/IO 模塊 | 四端口 25 Gb/s 光纖模塊 (文件與數據塊) | 四端口IP/iSCSI 模塊，支持 25 GbE或10GbE。使用SFP+光纖連接或雙軸銅線連接(10 GbE為主動/被動連接，25GbE為被動 連接)至以太網交換機 |
IO 模塊 | 四端口10 Gbase-T 模塊 | 四端口 10 Gbase-T 以太網 IP/iSCSI 模塊，通過銅線連接至以太網交換機 |
IO 模塊 | 四端口25 Gb/s 光纖模塊 | 四端口 IP/iSCSI 模塊，支持 25 GbE 或 10 GbE。使用 SFP+ 光纖 連接或雙軸銅線連接(10 GbE 為主動/被動連接，25 GbE 為被動 連接)至以太網交換機SFP+光纖連接或主動/被動雙軸銅線連接至以太網交換機 |
IO 模塊 | 兩端口 100 Gb/s 光纖模塊 | 兩端口 IP/iSCSI 模塊，帶 QSFP 光纖或主動/被動銅線連接到以太網 交換機 |
后端（驅動器）連接
每個節點分別連接到四路 12 Gb/s 串行連接 SCSI (SAS) 端口的兩個冗余配置對的一端，讓主機在 節點或端口發生故障時能夠持續訪問驅動器。
磁盤擴展存儲模塊 | |
24 個 2.5"驅動器存儲模塊 | |
支持的驅動器類型 | Nvme SSD |
控制器接口 | 10/25 GbE接口 |
支持的介質
支持的介質 | ||||||
驅動器類型 | 接口 | 以10為底的原始容量 | 以2為底的原始容量** | 基礎存儲模塊 | 擴展存儲模塊 | |
NVMe SSD | PCIe | 1.92 TB | 1.7466 TiB | ? | ? | |
NVMe SSD | PCIe | 3.84 TB | 3.4931 TiB | ? | ? | |
NVMe SSD | PCIe | 7.68 TB | 6.9863 TiB | ? | ? | |
NVMe SSD | PCIe | 15.36 TB | 13.9707 TiB | ? | ? | |
NVMe 傲騰SCM固態硬盤 | PCIe | 750 GB | 698.6 GiB | ? | ? | |
* 以 10 為底的供應商原始 TB（字節 X (1000 x 1000 x 1000 x 1000)） ** 以 2 為底的供應商原始 TiB（字節 X (1024 x 1024 x 1024 x 1024)） | ||||||
